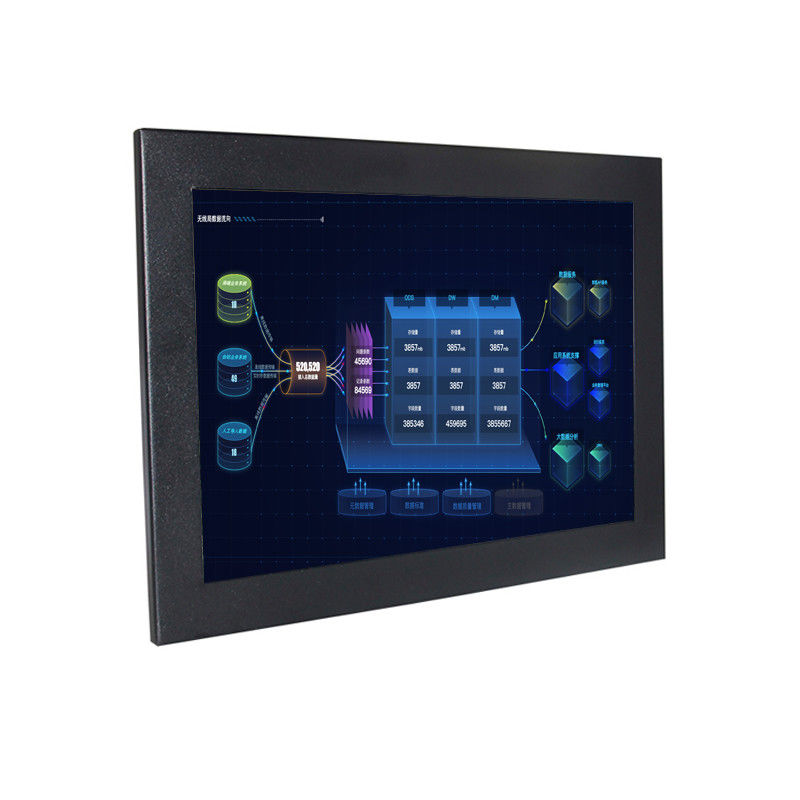

フルHD IPS 15.6インチオープンフレームタッチスクリーンモニター 350cd/m2 PCAPディスプレイ

HOP156は、1920 * 1080フルHD解像度の15.6インチIPSパネルを使用しています。344.2 * 193.5 mmのアクティブエリアは、ユーザーが読みやすさと使用可能な画面スペースの両方を必要とするインターフェイス、制御画面、ダッシュボード、およびその他のビジュアルコンテンツの定義された表示面を提供します。

178°/178°の視野角は、ディスプレイの周りのさまざまな位置から一貫した視認性を維持するのに役立ちます。これは、ターミナルが機器に組み込まれたり、壁に配置されたりする場合に特に役立ちます。1500:1のコントラスト比、1670万色、5msの応答時間は、日常のクリアな操作に必要なディスプレイ特性を提供します。

標準の300 cd/m²の明るさが十分でないプロジェクトでは、1000 cd/m²の輝度オプションも利用可能です。これにより、設置環境でより高輝度のパネルが必要な場合に、バイヤーは別のディスプレイ構成を検討できます。

ディスプレイは、ユーザーがインターフェイスに直接触れることができる場合、組み込みシステムでより便利になります。HOP156は、USBをタッチシステムインターフェイスとするPCAP静電容量式タッチスクリーン技術を使用しており、個別の入力デバイスを追加することなく、タッチ入力をホストシステムに統合できます。

タッチパネルは97％の光透過率を提供し、下にあるIPSディスプレイの視覚的な鮮明さを維持するのに役立ちます。2msのタッチ応答時間と5000万回のタッチ寿命定格により、この構成は、時折の画面操作ではなく、繰り返しユーザーインタラクションを中心に設計されています。

提供される仕様には、4線および5線タッチスクリーンの構成も記載されており、IRタッチはオプション構成として利用可能です。これにより、プロジェクトバイヤーは、すべての展開を同じディスプレイとタッチの組み合わせとして扱うのではなく、特定の統合要件に合わせてタッチテクノロジーを選択する際に、より柔軟に対応できます。

統合プロジェクトがまったく同じホストハードウェアから始まることはめったにありません。あるシステムはHDMI出力を使い、別のシステムはVGAに依存する場合があります。HOP156はVGAとHDMIの両方のビデオ入力をサポートしており、システムインテグレーターはディスプレイカテゴリを変更することなく、さまざまなホストプラットフォームを接続するための実用的な方法を提供します。

USBはタッチシステムインターフェイスに使用され、DC 12Vは電源入力を提供します。これにより、ビデオ、タッチ、および電源接続が明確に分離され、モニターを既存のシステムアーキテクチャに組み込みやすくなります。

調達チームにとって、インターフェイスの互換性は、不要な機能を追加することよりも重要であることがよくあります。HOP156は、インタラクティブディスプレイターミナルに必要なコア接続、つまりビデオ用のHDMIとVGA、タッチ用のUSB、および電源用のDC 12Vに焦点を当てています。この簡単な構成は、システム設計中の不要なインターフェイスの複雑さを軽減するのに役立ちます。

オープンフレームタッチスクリーンモニターと従来のコンシューマーモニターの主な違いは、製品の設置方法です。HOP156はオープンフレーム設計を採用しており、ディスプレイをより大きなエンクロージャー、機械、キャビネット、または機器構造に組み込むことができます。

パネルの周りに完全なモニターハウジングを必要とする代わりに、オープンフレーム構成により、インテグレーターは最終製品に応じて周囲の機械構造を設計できます。これは、画面を機器の表面にフラッシュさせたり、カスタムフロントパネルの一部にしたりする必要がある場合に便利です。

HOP156は、組み込み設置と壁掛け展開の両方をサポートします。壁掛け構成の場合、VESA 75mmおよびVESA 100mmのマウントがサポートされており、水平および垂直のマウントブラケットも利用可能です。これにより、ディスプレイが機器に組み込まれるか、より大きな壁掛けシステムの一部として設置されるかに応じて、複数の設置アプローチが提供されます。

B2Bディスプレイ調達における一般的な課題は、複数の完成品デザインで機能するモデルを見つけることです。HOP156は、組み込み設置と壁掛けの2つの主な展開アプローチを中心に位置付けられています。

組み込みプロジェクトの場合、オープンフレーム構造により、ディスプレイをお客様のエンクロージャーまたは機器アーキテクチャの一部にすることができます。壁掛けプロジェクトの場合、VESA 75mmおよび100mmのマウントオプションは、より標準化された設置アプローチを提供します。

水平および垂直のマウントブラケットオプションは、さまざまな物理的な向きをさらにサポートします。これは、同じディスプレイプラットフォームを複数の製品構成または顧客プロジェクトで評価する必要がある場合に重要です。マウント要件ごとに完全に異なるディスプレイを選択する代わりに、バイヤーは、機械的およびインターフェイスの要件が互換性のある同じ15.6インチオープンフレームプラットフォームから作業できます。

統合は、画面が物理的に設置されたら終わりではありません。ディスプレイ設定は、設置、コミッショニング、またはメンテナンス中に調整する必要がある場合があります。HOP156には、明るさ、コントラスト、自動調整、フェーズ、クロック、水平および垂直位置、言語、機能設定、リセットをカバーするOSDコントロールが含まれています。

これらのコントロールにより、インストーラーとオペレーターは、ホストシステムに変更を加えることなく、コアディスプレイ調整にアクセスできます。さまざまな設置環境やビデオソースが関わるプロジェクトでは、初期設定がより簡単になります。

OSD構成は、不要なソフトウェア機能を追加するのではなく、ディスプレイ管理に意図的に焦点を当てています。これにより、モニターは、顧客自身のコンピューター、コントローラー、またはアプリケーションシステムと連携できるディスプレイおよびタッチコンポーネントとして位置付けられます。
